Высокоточные ультразвуковые толщиномеры 35, 35DL, 35HP и 35DL-HP
Толщиномер ультразвуковой 35 Panametrics внесен в Государственный реестр средств измерений.
Купить профессиональный толщиномер 35 по выгодной цене со склада!
Тип оборудования: толщиномер, измеритель толщины, толщиномер ультразвуковой, толщиномер металла, прибор неразрушающего ультразвукового контроля
Производитель: Olympus (Panametrics NDT), США
Английское название:Thickness Gage 35 series
Описание: Ультразвуковой прибор для измерений толщины изделий из металла, пластика, стекла, литых металлов, толстой резины, стекловолокна и композитов.
Гарантия на толщиномер 35: 2 года.
Ультразвуковой измеритель толщины 35: функциональный, простой в эксплуатации, надежный и прочный.
Толщиномер 35
Назначение толщиномеров 35, 35DL, 35HP и 35DL-HP
Высокоточные ультразвуковые толщиномеры Panametrics 35 являются простым и экономичным решением при проведении измерений объектов, обратная сторона которых труднодоступна или недоступна совсем. Эти прочные компактные приборы позволяют проводить измерения толщины изделий различной формы и габаритов и получать точные и воспроизводимые результаты. Значения толщины отображаются крупными цифрами на ЖК-экране с подсветкой и могут сопровождаться изображением А-скана при активации соответствующей функции.
Также толщиномеры могут отображать поперечное сечение объекта (В-скан), которое формируется из меняющихся значений толщины в процессе перемещения датчика.
В этих полнофункциональных ультразвуковых приборах представлены различные функции, облегчающие проведение измерений:
- функция автовызова, предназначенная для активации хранящихся в памяти прибора стандартных и пользовательских настроек преобразователя,
- расчёт коэффициента утонения стенок,
- измерение скорости и времени пролёта и т.д.
В 35 серию толщиномеров входят 4 модели: толщиномеры 35 и 35DL для измерений изделий из металла, пластика, стекла и т.п.; 35HP и 35DLHP для измерений изделий с высоким коэффициентом затухания ультразвука, таких как литые металлы, толстая резина, стекловолокно и композиты. Модели ультразвуковых толщиномеров 35DL и 35DL-HP оснащены универсальным файловым регистратором данных, совместимым с инкрементными и последовательными файлами, и с форматом файлов 2-D grid.
Ультразвуковые приборы панаметрикс обеспечивают скорость, воспроизводимость и точность измерений. Получение точных значений толщины возможно при одностороннем доступе к изделию без нарушения его целостности, когда ограничен или отсутствует доступ с другой стороны, и также в тех случаях, когда микрометры и прочие средства контроля не применимы.

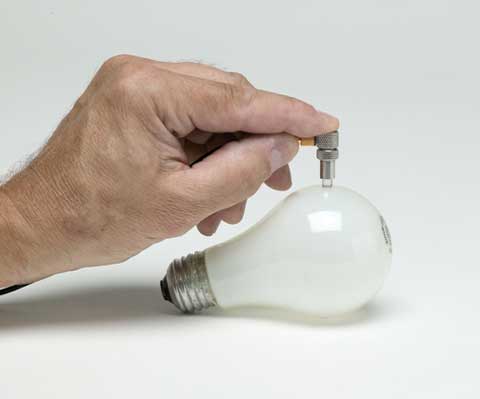

Толщиномер 35 с преобразователем с линией задержки или при использовании иммерсионного метода может проводить точные измерения как на вогнутых («корыто), так и на выпуклых («спинка») поверхностях лопаток турбины.
В этом классическом случае микрометр не подойдёт. Зато модель 35 с преобразователем M208 произведёт все необходимые измерения с точностью до 0,001 мм без разбивания стекла.
Пластиковые или металлические трубки разных диаметров легко измеряются при помощи ультразвукового контактного преобразователя. При измерении объектов с малым диаметром может потребоваться иммерсионный метод измерения.
Толщиномеры 35 и 35DL
Модели толщиномеров 35 и 35DL используются в большинстве случаев
Модели 35 и 35DL используются с преобразователями с частотой от 2,25 до 30 М Гц, что делает эти приборы действительно универсальными и пригодными для ультразвуковой толщинометрии как очень тонких, так и толстых изделий. Использование преобразователей с более высокой частотой и меньшим диаметром позволяет проводить измерения ещё более тонких деталей и
изделий с изогнутыми поверхностями и повышает точность измерений.
Применение толщиномеров
- большинство материалов с различной толщиной
стенки пластиковых бутылок, труб, листы толщиной от 0,08 мм
- металлические ёмкости, рулонная сталь, обработанные детали толщиной от 0,1 мм
- цилиндры, лопатки турбин
- стеклянные колбы и бутылки
- тонкие изделия из стекловолокна, резины, керамики и композитов
- искривлённые поверхности или ёмкости с малым радиусом
- отображение результатов измерений с точностью до 0,001 мм
Толстые материалы
Измерение глубины залегания стального/плетёного корда в резиновых конвейерных лентах и автомобильных покрышках.
Толщиномер 35HP используется для измерений цилиндрических расточных деталей и прочих деталей из литого металла или материалов с высоким коэффициентом затухания звука. Прибор 35HP прекрасно подходят для измерения толщины стекловолокна и композитов, применяемых в аэрокосмических изделиях, при производстве корпусов судов и резервуаров.
Толщиномеры 35HP и 35DL-HP
Модели толщиномеров 35HP и 35DL-HP используются для контроля материалов с высоким коэффициентом затухания звука
Эти модели толщиномеров имеют низкочастотную полосу пропускания, оснащены специальным генератором-приёмником и разработаны для оптимизации проникновения ультразвука при измерении толстых материалов с высоким коэффициентом затухания звука и рассеивания звуковых волн. Большинство других ультразвуковых толщиномеров не подходят для подобных измерений.
Применение
- большинство толстостенных изделий и материалов с высоким коэффициентом затухания звука
- толстое металлическое литьё
- толстые резиновые покрышки, конвейерные ленты
- корабельные корпуса и резервуары из стекловолокна
- композитные панели
- точность отображения результатов измерений 0,01 мм.
Почему выбирают толщиномеры 35 HP?
Инженеры Panametrics-NDT вот уже более 30 лет разрабатывают серию приборов HP (High Penetration – высокая степень проникновения) для материалов с высоким коэффициентом затухания звука и для толстостенных изделий. Эти приборы способны не только работать с низкочастотными преобразователями (0,5 МГц), но и качественно обрабатывать сигналы, полученные на такой низкой частоте.
В результате толщиномеры Panametrics заработали репутацию лучших инструментов для измерения толстой резины, стекловолокна, композитов и прочих трудно поддающихся контролю материалов.
Простые измерения
Более 40 лет исследований и испытаний сделали ультразвуковые толщиномеры производства Olympus наиболее совершенными и известными в мире. Новые портативные толщиномеры 35-й серии не являются исключением. Они обладают более широким набором функций и возможностей, чем их известные предшественники. Тем больше оснований выбрать приборы 35-й серии для качественной и высокоточной толщинометрии.
Возможности ультразвуковых толщиномеров 35-й серии
- Все модели обладают функцией измерения скорости звука и коэффициента утонения
- Широкий диапазон измерения толщины: от 0,08 мм до 635 мм в зависимости от модели и материала
- Контактные и иммерсионные преобразователи, а также преобразователи с линией
задержки
- Авто-вызов стандартных и пользовательских настроек
- Портативный толщиномер - весит всего 240 г
- Режим Мин/Макс
- Пороговая сигнализация
- Метрические и английские единицы измерения
- Многоязычный интерфейс
- Длительная работа от батарей
Измерение скорости звука в материале
Все приборы 35-й серии могут проводить измерения скорости звука в материале. Эта стандартная функция используется в тех случаях, когда скорость звука связана с другими свойствами материала. Например, при контроле неоднородности структуры литого металла или при выявлении изменений в плотности стекловолокна.
Olympus предлагает цифровой штангенциркуль для автоматической передачи в толщиномер значений толщины.
Измерения коэффициента утонения
Дифференциальный режим и режим измерения коэффициента утонения представлены во всех приборах 35-й серии.
В дифференциальном режиме на экран выводится изменение толщины в сравнении с заранее введённым значением.
В режиме измерения коэффициента утонения производится расчёт (в процентах) уменьшения толщины изделия.
Например, в автомобильной промышленности при производстве кузовных деталей производятся измерения листовой стали после её деформации.
Функция автовызова упрощает измерения
Функция авто-вызова упрощает процедуру измерения толщины. Выберите любую из встроенных настроек преобразователей, и приборы 35-й серии автоматически загрузят основные параметры преобразователя.
Стандартные настройки
Стандартные настройки предназначены для наиболее часто используемых с данным прибором преобразователей.
Пользовательские настройки
Когда задача по измерению толщины не может быть решена с помощью стандартной настройки, можно создать, сохранить и в любой момент вызвать около 20 пользовательских настроек (10 для приборов 35 и 35HP).
Сложные задачи
Для защиты прибора используйте резиновый чехол.
Отображение и настройка А-скана
Дополнительный режим А-скана в реальном времени, доступный на всех моделях, позволяет оператору просматривать развёртку прямо на экране прибора, чтобы убедиться в правильности полученного значения. Возможность изменять параметры А-скана облегчает настройку преобразователя для обеспечения максимальной точности измерений в сложных случаях контроля.
- ЖК-экран с высокой разрешающей способностью выдаёт чёткое изображение сигнала
- Контроль правильности полученных значений в реальном времени
- Хорошие результаты работы в сложных случаях контроля
- Параметры диапазона, задержки и масштаба позволяют увеличивать и центрировать любой фрагмент А-скана
- Настройка параметров преобразователя
- Запись изображений сигнала в регистратор данных и передача их на ПК
В-скан (поперечное сечение)
Во всех моделях 35-й серии присутствует функция В-скана, благодаря которой результаты контроля представляются в виде поперечного сечения объекта контроля. Эта стандартная функция полезна в тех случаях, когда необходимо проследить изменение толщины в процессе перемещения датчика. При активации функции В-скана и при контакте преобразователя с материалом на экране появляется изображение поперечного сечения объекта. Функция МинСтоп используется для фиксации минимальной толщины контролируемой зоны. В регистратор данных моделей 35DL и 35DL HP могут быть записаны до 350 изображений В-скана.
Программное обеспечение 35PCSCOPE
Дополнительное ПО 35PCSCOPE позволяет передавать на экран компьютера А-скан и значения толщины. Это может быть необходимо для более тщательного анализа данных и настройки прибора.
Управление данными Интерфейсная программа GageView™
Интерфейсная программа GageView работает в среде Microsoft Windows и обеспечивает архивацию, создание, управление данными и распечатку отчётов (35DL и 35DL-HP).
- Создание баз данных и отчётов
- Редактирование данных
- Просмотр данных (значения толщины, настройки прибора и преобразователя) и отчётов.
- Передача данных контроля на компьютер и обратно
- Экспорт данных в электронные таблицы и другие программы
- Снимки экрана
- Распечатка отчётов со значениями толщины, настройками, статистикой и с цветокодированной таблицей
- Обновление встроенного ПО толщиномеров
В отчёт включены значения толщины, идентификаторы и прочие параметры.
Цветокодированная таблица легко позволяет определить значения толщины, выходящие за допустимые пределы.
Управление данными
Регистратор данных
Регистратор данных моделей 35DL и 35DL-HP позволяет записывать, просматривать и передавать до 31 000 значений толщины с идентификаторами. Дополнительная функция записи А-скана позволяет сохранять в приборе до 1 300 изображений сигнала вместе со значениями толщины. Всю записанную информацию можно перенести с прибора на компьютер для статистического анализа.
Буквенно-цифровые идентификаторы
Каждому значению толщины может быть присвоено имя из 8 знаков и идентификатор из 10 буквенно-цифровых знаков. Каждое записываемое значение сопровождается соответствующими данными, например, скорость звука, технические данные преобразователя, режим измерения и т.п.
Встроенный статистический калькулятор
В моделях 35DL и 35DL-HP присутствует встроенный статистический калькулятор для составления отчётов, которые можно передать непосредственно на печать.
Отображение данных в виде таблицы (GridView)
Функция GridView отображает записанные данные в виде таблицы или в расширенном линейном формате (Expanded Liner). Она позволяет пользователю просматривать данные в ячейках и перемещаться по ним с одновременным отображением активной ячейки и текущего значения толщины.
Разные задачи — индивидуальный подход
Olympus предлагает большой выбор ультразвуковых толщиномеров для самых разных задач в области измерений толщины. Модели 25DL PLUS и 25HP PLUS являются усовершенствованными толщиномерами с большим ЖК-экраном (4 x 3.3"), с функцией А-скана и управлением задержкой развертки.
В этих приборах также предусмотрен более совершенный регистратор данных и прямой доступ с клавиатуры к основным параметрам измерения.
Многослойные материалы
25MULTI PLUS рассчитывает и одновременно показывает до 4 независимых значений. В режиме суммирования отображается общая толщина выбранных слоёв.
Применение в промышленных производственных линиях
25MX PLUS производит измерения в нескольких точках и в одной точке для широкого диапазона материалов. При подключении внешнего мультиплексора MX-8 толщиномер 25MX PLUS способен собирать и отображать данные с 8 преобразователей.
Магнитный толщиномер
Толщиномер Magna-Mike 8500 использует эффект Холла и осуществляет измерения с помощью магнитного датчика, расположенного с одной стороны измеряемого изделия и стального шарика, расположенного с другой стороны.
Дефектоскопия
Компания Olympus предлагает портативные ультразвуковые дефектоскопы EPOCH и Sonic, широко применяемые для выявления и определения характера внутренних дефектов в таких материалах как металл, пластик и композиты.
Преобразователи и комплектующие
Компания Olympus предлагает полный спектр преобразователей, кабелей, контактных жидкостей, калибровочных образцов и других комплектующих для самых разных задач. Высококачественные преобразователи серии Microscan имеют различные частоты, размеры пьезоэлемента и типы разъёмов.
- Преобразователи для толщинометрии: контактные, иммерсионные, с линией задержки
- Кабели для преобразователей
- Контактные жидкости
- Калибровочные образцы
Технические характеристики толщиномера 35
Измерения
Режим 1: временной интервал между зондирующим импульсом и первым эхо-сигналом. Используется контактный преобразователь.
Режим 2: временной интервал между первым эхо-сигналом от линии задержки и первым донным эхо-сигналом. Используется линия задержки или иммерсионные преобразователи.
Режим 3: временной интервал между последовательными донными эхо-сигналами, следующими за первым эхо-сигналом от границы сред после зондирующего импульса.
Типы измерений: толщина, скорость или время пролёта
Режимы отображения
- Цифровое отображение толщины
- В-скан (поперечное сечение)
- А-скан (дополнительная функция для всех моделей)
- В виде таблицы DB Grid (только для 35DL и 35DL-HP)
Диапазон измерения толщины: от 0,08 мм до 635 мм
Диапазон измерения толщины зависит от модели, материала, преобразователя, состояния поверхности и выбранной настройки.
Диапазон скорости в материале:
от 0,5080 мм/мкс до 18,699 мм/мкс
Точность отображения результатов
измерений:
Низкая: 0,1 мм
Стандартная: 0,01 мм
Высокая: 0,001 мм (35 и 35DL)
Диапазон значений времени пролёта:
от 0 до 109,5 мкс
Точность отображения результатов измерений время пролёта: 0,01 мкс
Частота измерений:
4, 8, 16 или Макс Гц (16-20 Гц в зависимости от задачи и режима измерения)
Частотный диапазон:
2,25 МГц - 30 МГц (35 и 35DL)
0,5 МГц - 5,0 МГц (35HP и 35DL-HP)
Режим Мин/Макс: отображение текущего значения толщины, минимального или
максимального значения.
Удержание последнего значения/
Сброс: отображение последнего значения толщины на экране или сброс последнего значения.
Режим сигнализации: пороговая сигнализация со звуковой и визуальной индикацией
Дифференциальный режим: отображение разницы между текущим значением
толщины и опорным значением.
Коэффициент утонения: отображение разницы абсолютной и в процентах между текущим и опорными значениями толщины.
Авто-вызов: автоматическая настройка внутренних параметров в соответствии
со стандартными и пользовательскими настройками преобразователя
|
Модель толщиномера
|
Стандартные настройки
|
Пользовательские настройки
|
|
35
|
21
|
10
|
|
35DL
|
21
|
20
|
|
35HL
|
17
|
10
|
|
35DL
|
17
|
20
|
Прочие функции: блокирование калибровки, внутренняя самодиагностика, единицы измерения мм/дюймы, встроенный статистический калькулятор
Питание
Аккумулятор: 3 щелочные или никель-металлгидридные батареи АА
Время работы: стандартное время работы от батарей 150 часов, с постоянно включенной подсветкой — 30 часов
Индикатор разрядки батарей: постоянное отображение состояния заряда.
Энергосбережение: режим автоматического отключения
Питание от сети переменного тока: источник переменного тока поставляется отдельно.
Общие характеристики
Корпус/клавиатура: защита от брызг, ударопрочность согласно IP-65. Герметичная клавиатура, кнопки которой маркированы определённым цветом в соответствии с выполняемыми функциями. С
тактильной и звуковой обратной связью.
Диапазон рабочих температур:
от -10° C до +50° C
Габариты (Ш х В х Т): 84 х 152 х 39,6 мм
Вес: 240 г
Язык интерфейса: поддержка нескольких языков интерфейса.
Регистратор данных моделей 35DL & 35DL-HP
Регистратор данных: модели 35DL и 35DL-HP оснащены функциями записи, отображения, удаления и передачи значений толщины и настроек преобразователей через порт USB или через дополнительный порт RS-232.
Ёмкость регистратора данных: более 31 000 значений толщины или 1 300 значений вместе с А-сканом (при активации дополнительной функции А-скана)
Запись данных: каждое значение записывается со всей необходимой информацией: маркеры состояния, идентификатор настройки, скорость, преобразователь и т.п.
Длина имени файла: 8 буквенно-цифровых знаков
Идентификаторы: записываемые данные сопровождаются 10-значными идентификаторами
4 формата файла: инкрементный, последовательный, двухмерная матрица и ручной формат создания файлов на компьютере.
Стандартная комплектация толщиномера 35
Ремень для крепления на запястье, 3 батареи АА, контрольный образец, кабель для преобразователя, контактная жидкость, кейс для транспортировки, руководство по эксплуатации, ограниченная гарантия на 2 года
Дополнительные комплектующие к толщиномерам 35 Panametrics
35/WF: функция А-скана
GageView: интерфейсная программа
35DL/RS232: порт RS-232
35DLHP/RS232: порт RS-232
35PCSCOPE: приложение PCScope
USB/ADP-115: источник питания AC-115
USB/ADP-230: источник питания AC-230
MG2/RPC: резиновый защитный чехол
35/DLRETRO: переход с версии 35 на 35DL
35HP/DLRETRO: переход с версии 35HP на 35DL-HP
По вопросам приобретения дополнительных комплектующих к толщиномерам Panametrics (держатели, зонды, датчики, преобразователи, контактные жидкости и т.п.) обращайтесь!
Купить ультразвуковой толщиномер 35 Panametrics по выгодной цене со склада в Москве.
Доставляем толщиномеры по России и СНГ курьерскими службами и транспортными компаниями.
Отправить заявку на толщиномеры 35, 35DL, 35HP и 35DL-HP Вы можете по электронной почте на info@olympus-nk.ru.
