Ультразвуковой толщиномер MG2-XT

Коррозионные толщиномеры серии MG2-XT

Ультразвуковой толщиномер MG2-XT сертифицирован Госстандартом РФ и внесен в Государственный реестр средств измерений.

Купить высококачественный толщиномер MG2 XT по выгодной цене со склада

Тип оборудования: толщиномер, измеритель толщины, толщиномер ультразвуковой, толщиномер металла, прибор неразрушающего ультразвукового контроля
Производитель:
Olympus NDT (Panametrics NDT), США
Английское название:
Thickness Gage MG2-XT

Модели толщиномеров серии MG2: MG2, MG2-XT и MG2-DL

Описание: Прибор для измерения толщины металла через ржавчину, коррозию и покрытие (опция), а также для измерения нагретых поверхностей (опция)

Гарантия на толщиномер MG2-XT: 2 года.

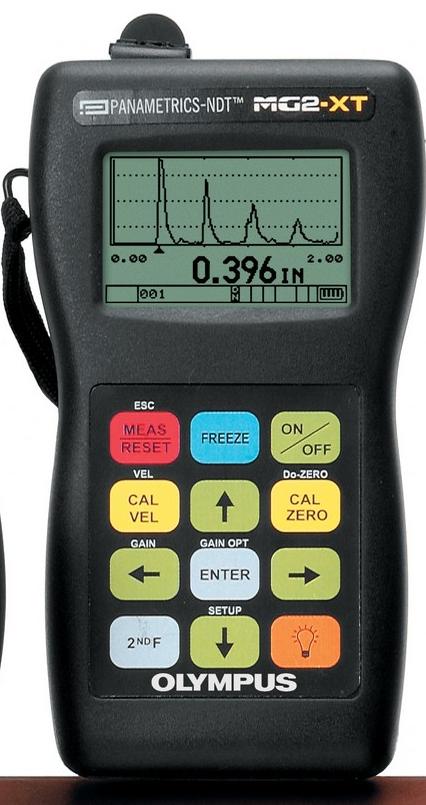

Толщиномер MG2-XT

Назначение коррозионных толщиномеров MG2-XT

Компактный и доступный по цене ультразвуковой толщиномер пред­назначен для измерения остаточной толщины стенок труб, резервуаров и других металлических конструкций, подверженных внутренней коррозии. Благодаря малому весу и эргономично­му дизайну толщиномерами MG2-XT можно управлять одной рукой. Помимо этого толщиномер MG2-XT является весь­ма экономичным решением для опера­тивного контроля изменения толщины стенок металлических объектов.

Возможности толщиномера MG2-XT

·         Измерения толщины при одно­стороннем доступе. Ультразвуковые толщиномеры производят моментальные измерения при одностороннем доступе к объекту контроля. Отпадает необходимости раз­резать изделие для измерения его толщины.

·         Лёгкие и компактные толщиномеры серии MG2 на­столько малы, что их можно размещать в кармане или в ящике для инструментов. Они идеально подходят для про­ведения измерений в трудно­доступных местах.

·         Удобная клавиатура с цветной маркировкой кнопок.

·         Прямой доступ к большинству основных функций позволяет сэкономить время, затрачиваемое на контроль. Кнопки функционально сгруппированы и маркированы разным цветом для более удобной навигации.

·         ЖК-экран с подсветкой. Результаты измерений отобра­жаются крупными цифрами на экране, что упрощает счи­тывание показаний. Содер­жимое экрана видно как при ярком солнечном свете, так и в полной темноте благодаря электролюминесцентной под­светке экрана.

·         Толщиномер MG2-XT поддерживают технологию THRU-COAT® (измерение толщины металла через покрытие), отображение В-скана и дополнительную функцию А-скана в реальном времени с возможностью на­стройки.

Ультразвуковой толщиномер MG2-XT

В толщиномере MG2-XT помимо функций толщиномера MG2, имеются функции B-скана, настройки усиления, автоматической оптимизации чувствительности, режим эхо-эхо, поддержка технологии THRU-COAT®, дифференциальный режим, сигнализация, а также возможна активация опции A-скана. Данная опция открывает новые возможности для измерения в сложных случаях контроля. Этот прибор идеально подходит для измерений объектов с окрашенной поверхностью или с поверхностью, имеющей покрытие.

Функции толщиномеров MG2-XT

THRU-COAT

Благодаря данной запатентованной технологии, толщиномер одновременно измеряет толщину покрытия и толщину металла. Для измерения достаточно всего одного донного сигнала.

Каждое значение корректируется в соответствии с откалиброванным значением скорости звука. В данном режиме измерения осуществляются преобразователями D7906-SM и D7908.

А-СКАН В РЕАЛЬНОМ ВРЕМЕНИ С ВОЗМОЖНОСТЬЮ НАСТРОЙКИ

Дополнительный режим А-скана в реальном времени позволяет оператору просматривать развёртку сигнала прямо на экране прибора, проверять правильность измерений толщины и производить ручную настройку усиления и зоны бланкирования сигнала. Это позволяет увеличить производительность контроля и достоверность измерений.

НАСТРОЙКА УСИЛЕНИЯ

Данная функция используется для проведения измерений толщины изделий из материалов с высоким коэффициентом затухания ультразвука (например, литые металлы).

• Предустановленные значения: высокое, низкое и стандартное.

• Шаг ручной настройки 1 дБ (только в режиме А-скана)

РАСШИРЕННОЕ БЛАНКИРОВАНИЕ

Подавление нежелательных сигналов, например, шумов в приповерхностной зоне, возникающих из-за неровной поверхности объекта контроля (только в режиме А-скана).

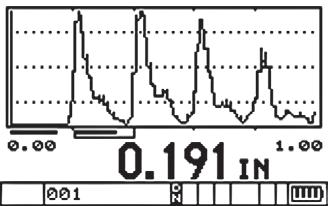

РЕЖИМ ЭХО-ЭХО

Отображение действительной толщины металла без учёта покрытия.

Измерение осуществляется с использованием нескольких донных эхо-сигналов:

• Авто эхо-эхо

• Ручное эхо-эхо (только в режиме А-скана) со следующими настройками:

- Настройка усиления

- Расширенное бланкирование

- Бланкирование эхо-сигнала

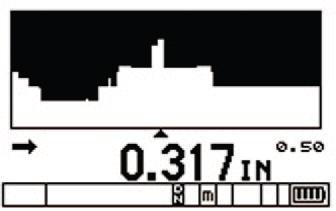

КАРТА КОРРОЗИИ И B-СКАН

В ультразвуковом толщиномере MG2-XT присутствует функция В-скана, благодаря которой результаты контроля представляются в виде профиля объекта контроля на экране. Эта стандартная функция полезна в тех случаях, когда необходимо проследить изменение толщины в процессе перемещения датчика. При активации функции В-скана и при контакте преобразователя с материалом на экране появляется профильное изображение объекта. Функция МинСтоп используется для фиксации минимальной толщины контролируемой зоны.

ВЫСОКОНАГРЕТЫЕ ОБЪЕКТЫ КОНТРОЛЯ

Толщиномер MG2-XT идеально подходят для осуществления измерений толщины на горячих поверхностях (до 500ºC) с преобразователями серии D790 (D790, D790-SM, D790-RL и D790-SL). Функция компенсации нуля на приборах серии MG2 повышает точность измерений высоконагретых объектов контроля, внося поправку на изменение температуры линии задержки преобразователя.

Технические характеристики толщиномера ультразвукового MG2-XT

ИЗМЕРЕНИЯ

Режим: Режим импульс-эхо с раздельно-совмещёнными преобразователями

Диапазон измерения толщины: от 0,50 до 635,00 мм. Зависит от материала, преобразователя, состояния поверхности, температуры.

Диапазон калибровки скорости звука в материале: от 0,508 до 18,699 мм/мкс

Режимы отображения:

• Цифровое отображение толщины

• В-скан, поперечное сечение

• А-скан (дополнительно)

• Табличное представление данных (толь­ко для MG2-DL)

Разрешение изображения толщины: Низкое: 0,1 мм Стандартное: 0,01 мм

Частота измерений: Стандартная: 4 Гц, Быстрая: 20 Гц

Режим Мин/Макс: Измерение и просмотр максимальных и минимальных значений толщины на частоте 20 Гц.

Стоп-кадр: Фиксация показаний на дисплее. Позволяет уменьшить погреш­ность при избытке контактной жидкости во время вертикального отрыва преоб­разователя и упрощает измерения при толщинометрии высоконагретых объектов контроля.

Автоматическое распознавание преобразователя: Автоматически рас­познаёт большинство преобразователей Panametrics-NDT. Настраивает внутрен­ние параметры и корректирует ошибки V-образного пути ультразвука.

Компенсация нуля: Поправка на темпе­ратуру преобразователя и смещение нуля

ОТОБРАЖЕНИЕ

Последнее значение/Сброс: Отображе­ние на экране последнего измеренного значения или его сброс.

Электролюминесцентная подсветка экрана: ВКЛ или Авто-ВКЛ

Полоса пропускания приёмника: от 1 МГц до 18 МГц (по уровню –3 дБ)

Единицы измерения: миллиметры или дюймы

Языки интерфейса: английский, фран­цузский, немецкий, испанский, итальян­ский или любой другой на заказ

ПИТАНИЕ

Батарея: Три (3) щелочных батареи типо­размера АА.

Продолжительность работы: стандарт­ное время работы от батарей 150 часов, с постоянной подсветкой экрана - 30 часов.

Индикатор разрядки батарей: Постоян­ное отображение состояния заряда Энергосбережение: Режим автоматиче­ского выключения.

ОБЩИЕ ХАРАКТЕРИСТИКИ

Корпус/клавиатура: Защита от брызг, ударопрочность, согласно стандарту IP65. Герметичная клавиатура, кнопки которой маркированы определённым цветом в со­ответствии с выполняемыми функциями. С тактильной и звуковой обратной связью.

Диапазон рабочих температур: от –10°C до 50°C

Размеры (Ш x В x Т): 84,0 мм х 152,4 мм х 39,6 мм Вес: 340 г

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖ­НОСТИ ТОЛЩИНОМЕРА MG2-XT

Измерение THRU-COAT: Измерение толщины металла и покрытия по отдель­ности при использовании одного донного сигнала (с преобразователями D7906-SM и D7908)

Измерение через краску в режиме эхо-эхо: Отображение действительной толщины металла без учёта покрытия. Из­мерение осуществляется с использовани­ем нескольких донных эхо-сигналов

- Авто эхо-эхо

- Ручное эхо-эхо (только в режиме А-скана) с настройками:

• Настройка усиления

• Расширенное бланкирование

• Бланкирование эхо-сигнала

Настройка усиления:

- Предустановленные значения: высо­кое, низкое и стандартное.

- Ручная настройка с шагом 1 дБ (толь­ко в режиме А-скана)

Расширенное бланкирование: Пропуск нежелательных сигналов. Это могут быть шумы в приповерхностной зоне, возни­кающие из-за неровной поверхности объ­екта контроля (только в режиме А-скана)

Авто-оптимизация усиления: Автомати­ческая регулировка усиления в зависимо­сти от толщины и уровня шумов

Пороговая сигнализация: Сигнализация о получении значения толщины выше или ниже заданного порогового уровня.

Дифференциальный режим: Отображе­ние разницы между текущим значением толщины и опорным значением

А-скан с возможностью настройки: Отображение А-скана на экране при­бора. В эту опцию также входят функции ручной настройки усиления, расширенное бланкирование, диапазон бланкирования сигнала, а также настройка задержки.

Стандартный комплект поставки толщиномера MG2-XT

Ультразвуковой толщиномер MG2-XT, ре­мень, контрольный образец, контактная жидкость, руководство по эксплуатации, пластиковый кейс и ограниченная гарантия на 2 года. Также в стандартную комплекта­цию входит двойной преобразователь.

Дополнительные принадлежности для толщиномеров MG2-XT

·         2214M: 5-ступенчатый тестовый блок (миллиметры)

·         MG/EW: Расширенная гарантия

·         MG2/RPC: Защитный резиновый чехол

·         MG2XT/DLRETRO: Преобразование MG2-XT в MG2-DL

·         MG2/WF: Функция А-скана с возможно­стью настройки для MG2-XT и MG2-DL.

·         USB/ADP-115: Блок питания на 115 В.

·         USB/ADP-230: Блок питания на 230 В.

По вопросам приобретения дополнительных комплектующих (держатели, зонды, датчики, преобразователи, контактные жидкости и т.п.) обращайтесь!

Купить ультразвуковой толщиномер MG 2 XT Panametrics по выгодной цене со склада в Москве.

Доставляем толщиномеры по России и СНГ курьерскими службами и транспортными компаниями.

Отправить заявку на толщиномер MG2-XT Вы можете по электронной почте на info@olympus-nk.ru.
