Ультразвуковой дефектоскоп EPOCH 1000, EPOCH 1000iR, EPOCH 1000i
Ультразвуковой дефектоскоп EPOCH 1000
Дефектоскоп Epoch 1000 сертифицирован Госстандартом РФ и внесен в Государственный реестр средств измерений.
Универсальные ультразвуковые дефектоскопы с фазированными решётками
Купить дефектоскоп Epoch по выгодной цене со склада в Москве.
Тип оборудования: ультразвуковой дефектоскоп, дефектоскопы, дефектоскоп ультразвуковой, прибор неразрушающего ультразвукового контроля, дефектоскоп с фазированными решетками
Производитель:
Olympus NDT, INC. (Panametrics NDT), США
Английское название:
Digital ultrasonic flaw detector EPOCH 1000, EPOCH 1000iR, EPOCH 1000i
Описание: Прибор для поиска дефектов, контроля сварных швов и измерения толщины металла
Гарантия на дефектоскоп epoch 1000: 1 год.
Дефектоскоп EPOCH 1000
Компания Olympus NDT (Panametrics) известна во всём мире благодаря своим передовым ультразвуковым приборам для нераз­рушающего контроля, использующим самые последние технологические достижения. Деятельность Olympus NDT ориентирована на клиентов, выбирающих высококачественные дефектоскопы, которые сочетают в себе качество, точность, удобство управления за доступную цену. Такими дефектоскопами являются ультразвуковые дефектоскопы EPOCH. Каждая модель дефектоскопов Olympus (Panametrics) обладает широким набором практических функций для самых разных задач ультразвуковой дефектоскопии.
Новый ультразвуковой дефектоскоп EPOCH 1000 занял почётное место в линейке портативных дефектоскопов Olympus нового поколения рядом с дефектоскопами EPOCH XT и EPOCH LTC. Подробную информацию о но­винке вы сможете получить у представителя Olympus в вашем регионе.
Дефектоскопы EPOCH 1000 сочетают в себе традиционный ультразвук нового поколения и возможности визуализации данных контроля, полученных с помощью фазированных решёток (ФР). Модели дефектоскопов EPOCH 1000, 1000iR и 1000i оснащены экраном VGA с высоким качеством передачи изображения при ярком солнечном свете, ручкой прокрутки и кнопками по обеим сторонам экрана, что позволяет осуществлять быструю настройку параметров. Кроме того, приборы соответствуют требованиям стандарта EN12668-1. В дополнение к традици­онному ультразвуку нового поколения в модели EPOCH 1000i присутствуют полнофункциональные возможности по работе с датчиками на фазированных решётках.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ДЕФЕКТОСКОПОВ
- Поддержка датчиков с фазированными решётками
- Соответствие нормам EN12668-1
- Более 30 цифровых фильтров
- Частота зондирующего импульса 6 кГц для высо­коскоростного сканирования
- Автоматическое распознавание датчика с фази­рованной решёткой
- Упрощенный процесс калибровки задержки в призме и чувствительности для всех законов фокусировки
- Программируемые аналоговые выходы и выходы сигнализации
- Соответствие стандарту IP66 для работы в жёст­ких условиях
- Улучшенная эргономика. В качестве элементов управления применяются кнопки и ручка прокрутки
- Цифровой приёмник с большим динамическим диапазоном
- VGA-дисплей с качественной передачей изобра­жения при ярком солнечном свете
- Набор опций визуализации ClearWaveдля упро­щения интерпретации А-скана
- Опорные и измерительные маркеры
- Стандартные динамические кривые DAC/ВРЧ
- Встроенные АРД-диаграммы

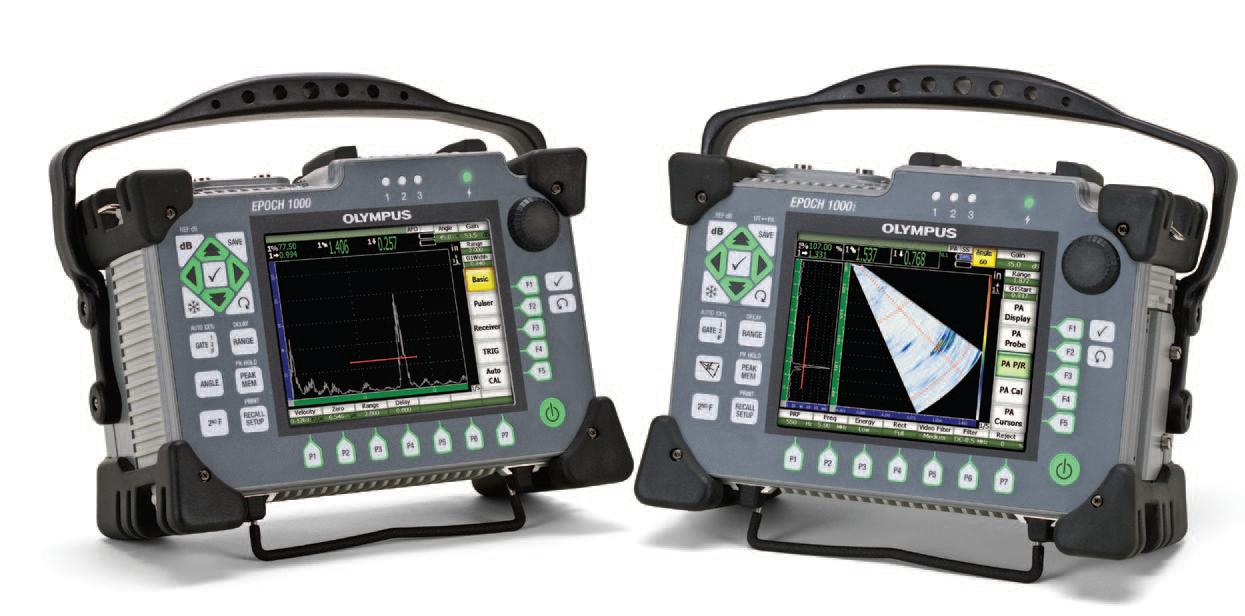

ТРИ МОДЕЛИ ДЕФЕКТОСКОПОВ ДЛЯ РЕШЕНИЯ БОЛЬШИНСТВА ЗАДАЧ УЗК
Дефектоскоп EPOCH 1000
С УЛЬТРАЗВУКОМ НОВОГО ПОКОЛЕНИЯ
EPOCH 1000 - это ультразвуковой дефектоскоп с расширенным набо­ром функций УЗК и возможностью модификации в условиях авторизо­ванного сервисного центра Olympus для поддержки ФР.
Дефектоскоп EPOCH 1000iR
С УЛЬТРАЗВУКОМ НОВОГО ПОКОЛЕНИЯ+ ПОДДЕРЖКА ФР
EPOCH 1000iR обладает всеми функ­циями EPOCH 1000, а также позво­ляет удалённо активировать опцию поддержки фазированных решёток.
Дефектоскоп EPOCH 1000i
С УЛЬТРАЗВУКОМ НОВОГО ПОКОЛЕНИЯ + ФАЗИРОВАННЫЕ РЕШЁТКИ
В EPOCH 1000i, в дополнение ко всем основным функциям EPOCH 1000, также встроена и активирова­на опция поддержки фазированных решёток.
Применение дефектоскопов Epoch 1000
- Контроль сварных швов
- Поиск и определение размеров трещин
- Энергетическая промышленность
- Контроль сварных швов по AWS D1.1/D1.5
- Контроль литых и кованых изделий
- Определение размеров дефектов по АРД‑диаграммам
- Использование с промышленными системами контроля и сканерами
- Обнаружение дефектов и расслоений в компози­тах
- Аэрокосмическая промышленность и обслужива­ние авиационной техники
- Автомобильная и транспортная промышленность
Дефектоскоп нового поколения с фазированными решётками EPOCH 1000i
EPOCH 1000i — это портативный прочный дефектоскоп, предлагающий, помимо традиционного УЗК, поддержку фазированных решёток. Благодаря новой функционально­сти повышается вероятность обнаружения дефектов, а одновременное сканирование под разными углами позволяет повысить эффек­тивность контроля в целом. Отпадает необхо­димость использования нескольких датчиков и призм. Разработчики серии дефектоско­пов EPOCH 1000 сохранили в приборах все функциональные возможности традиционного ультразвука. Начиная с модели EPOCH 1000i в приборе реализована поддержка датчиков на фазированных решётках, что позволяет прово­дить ультразвуковой контроль в соответствии с существующими нормативами и использовать преимущества ФР для повышения достоверно­сти и эффективности контроля.
EPOCH 1000i поддерживает конфигурацию ФР 16:16, функции А-скана и S-скана (сек­торное сканирование), а также опорные и измерительные курсоры для определения раз­меров дефекта. Среди стандартных функций EPOCH 1000i можно выделить такую функцию как построение динамических кривых DAC/ВРЧ для каждого закона фокусировки. На основе кривой DAC и А-скана определяются параметры дефекта.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ФАЗИРОВАННЫХ РЕШЁТОК ДЛЯ ПРИБОРА EPOCH 1000i
Законы фокусировки
60
Физический датчик
16 элементов
Виртуальный датчик
16 элементов
Фильтрация видео
Выкл., Низко, Высоко
Режимы отображения
A-скан, A-скан/S-скан, S-скан
Частота обновления изображения
60 Гц для А-сканов; 20 Гц для изображений
Датчики с фазированной решёткой для Epoch 1000i
EPOCH 1000i использует новую серию датчиков с фазиро­ванной решёткой, которые наиболее подходят для контро­ля критических объектов: датчики для контроля согласно определённым нормам, стандартные датчики для контроля сварных швов, а также датчики с фазированными решётками со съёмной или встроенной призмой.
БЫСТРОЕ ПЕРЕКЛЮЧЕНИЕ МЕЖДУ ТРАДИЦИОННЫМ УЗК И ФР
EPOCH 1000i совместим со всеми стандартными одноэле­ментными датчиками для традиционного УЗК. Быстрая заме­на датчиков традиционного УЗ на датчики с ФР, совместно с переключением соответствующих режимов работы, позволя­ет достигнуть высокого качества контроля.
DAC/ВРЧ ДЛЯ ВСЕХ ЗАКОНОВ ФОКУСИРОВКИ
В стандартную поставку EPOCH 1000i входит функция по­строения динамических кривых DAC/ВРЧ для всех законов фокусировки, т.е. эта функция позволяет построить кривую DAC или настроить ВРЧ с помощью эталонных отражателей одновременно для всех заданных углов/законов фокусировки. По завершении настройки S-скан позволяет обнаружить по­тенциальные дефекты на всех законах фокусировки.
КЛАССИФИКАЦИЯ СВАРНЫХ ШВОВ В СООТВЕТСТВИИ С AWS
EPOCH 1000i включает программную опцию AWS D1.1/D1.5 для классификации сварных швов. При применении вместе со специальным датчиком AWS данное программное обе­спечение позволяет наиболее полно использовать возмож­ности визуализации при поиске дефектов и определении их размеров на 45°, 60° и 70° с помощью стандартных приёмов УЗК. Рейтинг D отображается на экране для любого А-скана (закона фокусировки).
КОМБИНИРОВАННЫЙ ЭКРАН А-СКАН/S-СКАН
EPOCH 1000i может представлять данные в виде А-скана и S-скана в режиме комбинированного экрана. Отображаемый А-скан определяется заданным начальным и конечным значе­ниями. Для отображения А-скана можно выбрать любой угол (закон фокусировки). Данная функция позволяет находить по­тенциальные дефекты под разными углами, определять их па­раметры и использовать возможности визуализации данных контроля, полученных с помощью фазированной решётки.
ФУНКЦИЯ МУЛЬТИУГОЛ В ДЕФЕКТОСКОПЕ EPOCH 1000i
В дефектоскопе EPOCH 1000i в режиме фазированных решё­ток появилась новая функция мультиугол. Она позволяет опе­ратору определять любые три угла или закона фокусировки в качестве «видимых» законов фокусировки. А-сканы каждого их трёх указанных углов накладываются один на другой. Та­ким образом, оператор видит все три А-скана одновременно. Каждый угол окрашен в свой цвет. Данная функция предна­значена для использования с традиционными методиками измерения дефектов на 45°, 60° и 70°.
Дефектоскопы нового поколения EPOCH 1000 с поддержкой фазированных решёток
Дефектоскопы Epoch1000i поддерживают широкий спектр функций традиционного ультразвука, как для стандартных задач, так и для сложных случаев контроля. Эти портативные приборы могут интегрироваться в небольшие системы высокоскоростного сканирова­ния с одноканальным традиционным ультразвуком. Во всех стандартных комплектациях присутствуют такие функции, как: частота повторения зонди­рующего импульса (ЧЗИ) до 6 кГц для точного высокоскоростного сканирования со сбором информации «за один приём»; настраиваемый генератор прямоугольных импульсов с технологи­ей PerfectSquare™; цифровой приёмник с большим динамическим диапазоном, а также полный набор цифровых фильтров для обеспечения оптимального соотношения сигнал-шум.
СТАНДАРТНЫЕ ФУНКЦИИ
- Динамические кривые DAC/ВРЧ, включая ASME, ASME-III, JIS, 20 % - 80 %, пользовательские кривые и таблица ВРЧ
- Настраиваемая частота повторения зондирующего импульса (ЧЗИ): от 5 Гц до 6 кГц
- Сбор информации «за один приём» во всех стандартных режимах
- Генератор прямоугольных импульсов с технологией PerfectSquare™
- Программируемые аналоговые выходы и выходы сигнализации
- Свыше 30 наборов цифровых фильтров
- Цифровой приёмник с большим динамическим диапазоном
ПРОГРАММНЫЕ ОПЦИИ
- Интерфейсный строб — Этот строб позволяет отслеживать постоянно меняющийся сигнал от границы раздела сред для получения более точных результатов.
- Рейтинг AWS — ПО для расчёта рейтинга "D" для контроля согласно нормам AWS D1.1/D1.5.
- Встроенные АРД-диаграммы — АРД-диаграммы содержат кривые затухания звука в материале для определения размера потенциальных дефектов. Благодаря большой библиотеке датчиков в приборе можно легко настроить нужную АРД-диаграмму.
НАБОР ОПЦИЙ ВИЗУАЛИЗАЦИИ CLEARWAVE
EPOCH 1000 обладает большим набором новых функций, улучшающих визуализацию данных и упрощающих обнаруже­ние дефектов и их анализ в сложных случаях.
- SureViewДанная функция позаимствована у аналоговых ЭЛТ-дисплеев. Она позволяет оператору отображать максимальные сигналы от отражателей даже тогда, когда из-за установленного диапазона прибора показания не попадают в поле видимости.
- Составной А-скан — Благодаря данной функции все А-сканы, полученные в период обновления экрана (множественные А-сканы при ЧЗИ > 60 Гц), отображаются, накладываясь друг на друга.
- Максимальная амплитуда — Отображение А-скана с максимальным значением амплитуды стробированного сигнала.
- Минимальная толщина — Отображение А-скана с минимальным значением толщины.
- Усреднённый А-скан — Новая функция, позволяющая отображать средний из полученных А-сканов.
- Сохранение сигнала на экране — сохранение полученного сигнала на экране в течение заданного промежутка времени.
- Линия развёртки — Отображение точек, где детектирование неполное или отсутствует, в виде линий, соединяющих лепестки А-скана с линией развёртки в режиме детектирования полной волны.

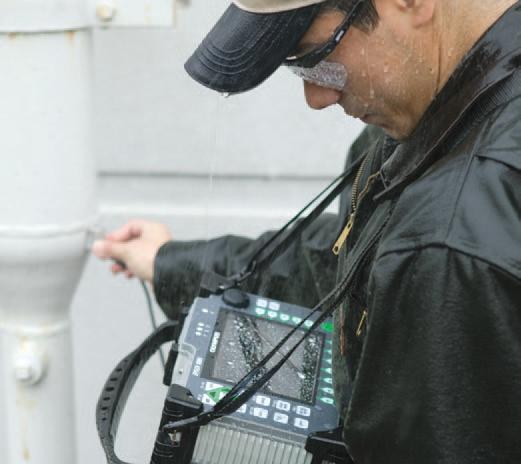

Прочный, портативный дефектоскоп, созданный для работы в сложных условиях.
Дефектоскопы EPOCH 1000 соответствуют стандарту IP 66. Они успешно прошли испытания на устойчивость к вибрациям и ударам, а также на безопасную эксплуатацию во взрывоопасной атмосфере и стабильную ра­боту при самых разных температурах. Можно с уверенностью сказать, что они созданы для работы в неблагоприятной среде. Особенности дефекто­скопов EPOCH 1000:
- Большой цветной трансфлективный дисплей VGA (640 x 480) с прекрасной передачей изображения при недостаточном освещении или при ярком солнечном свете.
- Ручка из прочной резины
- Встроенные крепления для нагрудного ремня
- Передняя и задняя подставки для лучшей видимости экрана в наклонном положении
- Порты USB-хост и USB-клиент для связи с компьютером, принтером и другими внешними устройствами
- Выход VGA для подсоединения прибора к проектору или для удалённого просмотра содержимого экрана
- Программируемые аналоговые выходы, выходы сигнализации, порт RS-232
- Стандартный литий-ионный аккумулятор
ОБЩИЕ ХАРАКТЕРИСТИКИ ДЕФЕКТОСКОПА
Размеры (Д х Ш х В)
252 мм x 177 мм x 107 мм
Вес
3,67 кг с аккумулятором
Клавиатура
английская, международная
Языки интерфейса
английский, испанский, французский, немец­кий, японский, китайский
Разъёмы для датчиков
BNC или LEMO® 1
Запись данных
До 10 000 идентификаторов с изображениями А-скана на стандартной карте CompactFlash® ёмкостью 2 Гб
Тип аккумулятора
Один стандартный литий-ионный аккумулятор
Продолжительность работы
8 часов (в режиме УЗ); 7 часов (в режиме ФР)
Источники питания
Сеть переменного тока 100-120 В, 200-240 В, 50-60 Гц
Тип дисплея
Цветной трансфлективный ЖК-дисплей VGA (640 x 480) с частотой обновления изображения 60 Гц
Размер дисплея (Ш х В, диаг.)
132,5 мм X 99,4 мм, 165,1 мм
Гарантия
ограниченная, 1 год
ВХОДЫ / ВЫХОДЫ
Порты USB
1 USB-клиент, 3 USB-хост
RS-232
Есть
Видео-выход
Стандартный
Аналоговый выход
4 аналоговых выхода, 1 В/10 В полной шкалы, макс. 4 мА
Выход сигнализации
6 выходов сигнализации, 5 В TTL, 10 мА
Вход/выход синхрони­затора
Вход синхронизатора 5 В TTL; выход синхрони­затора 5 В TTL, 10 мА
Выход кодировщика
по 2 осям (в квадратуре), только с традицион­ным УЗК
ЗАЩИТА ОТ ВОЗДЕЙСТВИЙ ОКРУЖАЮЩЕЙ СРЕДЫ
Рейтинг IP
Соответствие требованиям IP66
Работа во взрывоопас­ной атмосфере
MIL-STD-810F
Защита от ударных воз­действий
IEC 600689-2-27
Устойчивость к вибра­циям
Устойчивость к синусоидальным вибрациям со­гласно IEC 60068-2-6
Диапазон рабочих тем­ператур
от –10°C до 50°С
Температура хранения аккумулятора
от 0°C до 50°С
УПРАВЛЕНИЕ ДАННЫМИ
GageViewPro — EPOCH 1000 полностью совместим со стандартным ПО GageView Pro. Благодаря этой программе можно передавать данные с прибора на компьютер, просматри­вать результаты контроля, экспортировать данные контроля и калибровки в таблицы для построения отчётов, проводить резервное копирование данных, обновлять ПО прибора и делать снимки экрана.
КОМПЛЕКТУЮЩИЕ
- Кабель VGA (EPXT-C-VGA-6)
- Кабель USB-клиент (EP4P/C-USB-6)
- Кабель RS-232 (EP1000-C-RS232-6)
- Кабель I/O для разъёмов analog/alarm и RS232 (EP1000-C-HWIO-6)
- Нагрудный ремень (EP4/CH)
- Внешнее зарядное устройство (EPXT-EC)
- Запасной аккумулятор (литий-ионный) (EPXT-BAT-L)
По вопросам приобретения дополнительных комплектующих для дефектоскопов Epoch (держатели, зонды, датчики, преобразователи, контактные жидкости и т.п.) обращайтесь!
