Сканирующие бороскопы с качающейся призмой
Цена бороскопа зависит от длины, диаметра и комплекта принадлежностей.
Тип оборудования: бороскоп, жесткий бороскоп, прибор неразрушающего ультразвукового контроля, сканирующий бороскоп
Производитель: Olympus, Япония
Модели бороскопов: R060, R080
Английское название бороскопа: Swing Prism Borescope
Описание: Прибор для визуального контроля и промышленной эндоскопии.
Гарантия на бороскоп olympus: 1 год.

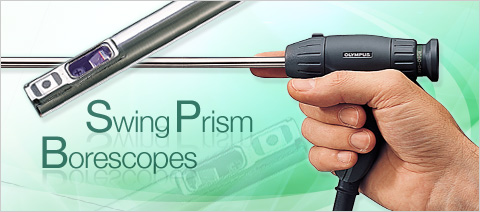

Сканирующий бороскоп Olympus
В некоторых случаях требуется большая площадь обзора, чем при использовании стандартных жестких бороскопов. Они, имея фиксированное направление и поле обзора, хорошо подходят для осмотра относительно небольших поверхностей, но для всестороннего исследования большого участка потребуется целый набор различных бороскопов.
В объективной части сканирующих бороскопов используется регулируемая призма, что позволяет оператору "сканировать" участок, изменяя направление обзора от 45° до 115° к оси прибора. С учетом угла поля зрения самого объектива (50°), обеспечивается обзор кругового сектора в 120°. Волокна подсветки у объектива разделены для распределения освещения по всему представленному диапазону.
Все новейшие разработки компании Olympus в сфере оптических систем стандартных жестких бороскопов реализованы в сканирующих бороскопах.
Отличительные особенности сканирующих бороскопов Olympus
Сложная оптическая система
Компания Olympus знаменита разработками в сфере оптических систем, которые нашли свое воплощение и в стандартных бороскопах. Каждый размерный класс приборов имеет свою собственную оптическую систему, специально разработанную и оптимизированную под данный диаметр. Многослойное покрытие линз используется для снижения внутреннего отражения и максимального увеличения яркости и контрастности изображения.
Устройство качающейся призмы
Направление обзора может быть настроено от 40° до 115° к оси прибора, а в сочетании с углом зрения самого объектива, обеспечивается обзор кругового сектора в 120° от 20° до 140°.
Поворот вокруг оси
Эта функция особенно удобна при закреплении бороскопа на штативе, или при работе совместно с ТВ камерой. Оператор может поворачивать рабочую часть на 370º без изменения положении тела и прикрепленных аксессуаров.
Высокопрочная оплетка рабочей части из нержавеющей стали
Обеспечивает прибору прочность, герметичность и стойкость к коррозии.
Лазерная сварка головки объектива
Лазерная сварка значительно снижает возможность отрыва головки объектива и гарантирует безопасность проводимого контроля.
Эргономичная рукоятка
Бороскопы Olympus всегда отличал удобный и функциональный дизайн рукоятки. Серия 5 не стала исключением - все элементы расположены так, что бы обеспечить полное управление бороскопом одной рукой.
Цветовой код модели на окулярном кольце
Серийный номер и модель бороскопа выгравирована на кольце окуляра. Для обозначения различных направлений обзора бороскопа используется цветовая маркировка.
Оптимальное соотношение светосилы линз и волокна подсветки
Большие линзы обеспечивают получение ярких, четких изображений при превосходном освещении, но общая светосила бороскопа определяется и мощностью канала подсветки. В Серии 5 достигнуто оптимальное соотношение светосилы линз и волокна подсветки для максимальной яркости изображений.
|
Технические характеристики сканирующих бороскопов
|
|
Модель
|
Наружный диаметр рабочей части
|
Длина рабочей части
|
Направление обзора (к оси прибора)
|
Угол поля зрения °
|
Глубина резкости, мм
|
|
R060-023-045SW115-50
|
φ6.1 мм
|
23 см
|
45 от 115°
|
50°
|
от 5 до ∞
|
|
R060-031-045SW115-50
|
31 см
|
|
R060-046-045SW115-50
|
46 см
|
|
R060-061-045SW115-50
|
61 см
|
|
R060-077-045SW115-50
|
77 см
|
|
R080-023-045SW115-50
|
φ8.1 мм
|
23 см
|
|
R080-024-045SW115-50
|
24 см
|
|
R080-033-045SW115-50
|
33 см
|
|
R080-043-045SW115-50
|
43 см
|
|
R080-044-045SW115-20
|
44 см
|
|
R080-053-045SW115-50
|
53 см
|
|
R080-063-045SW115-50
|
63 см
|
|
R080-064-045SW115-20
|
64 см
|
|
R080-083-045SW115-50
|
83 см
|
|
R080-103-045SW115-50
|
103 см
|
|
Условия эксплуатации бороскопов Olympus
|
|
Диапазон рабочих температур
|
Рабочая часть (зонд)
|
На воздухе: от -20 до 150
|
|
Под водой: от 10 до 30
|
|
Блок управления
|
На воздухе: от 20 до 50
|
|
Рабочее атмосферное давление
|
Рабочая часть (зонд)
|
На воздухе/под водой: от 700 до 1700 гПа
|
|
Блок управления
|
На воздухе: от 700 до 1060 гПа
|
|
Устойчивость к жидким средам
|
Выдерживает воздействие машинных масел, светлых нефтепродуктов или 5% солевых растворов.
|
|
Водонепроницаемость
|
Рабочая часть (зонд)
|
Может эксплуатироваться под водой
|
|
Блок управления
|
Защита от брызг.
|
